WX-MEC電能質量綜合治理裝置
WX-MEC有源不平衡補償模塊采用多電平高效模塊結構，以有源電力電子逆變的方式實現三相負荷不平衡補償，裝置可在補償系統負序電流的同時，具有有無功補償和諧波補償功能，對系統電能質量問題進行綜合質量。
所屬分類高壓SVG
- 產品描述

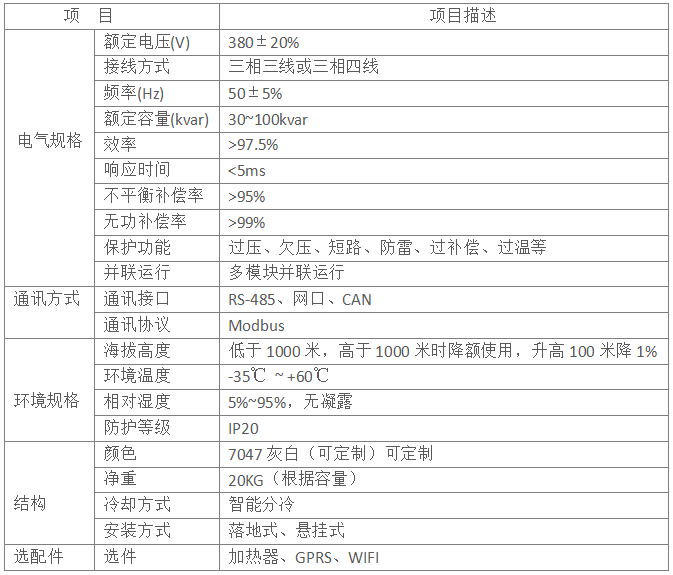

- 產品參數
產品介紹
WX-MEC有源不平衡補償模塊采用多電平高效模塊結構，以有源電力電子逆變的方式實現三相負荷不平衡補償，裝置可在補償系統負序電流的同時，具有有無功補償和諧波補償功能，對系統電能質量問題進行綜合質量。
產品特點
優勢一：模塊技術
全面優化電氣和結構設計，把低壓配電抽屜柜的優點應用到模塊設計中。
便于產品的安裝；
便于產品的維護；
便于產品的升級；
優勢二：超強的抗干擾設計
四級保護吸收設計，多級防護，逐級消減，系統更安全；
輕松通過浪涌、脈沖群四級干擾，系統穩如磐石。
優勢三：實時多任務軟件系統
使用在PLC領域廣泛應用的STM32F4XX系列芯片做控制核心。改芯片具有如下功能：225MIPS，集成網絡MAC、CAN、USART通訊接口，2套三相橋逆變器增強型PWM發生器等。
控制軟件以實時操作系統RT-THREAD為核心，按照各個任務實時性要求分配優先級，合理調度APF的每一個任務，充分發揮DSP的運算能力。
系統完成兩個APF核的PWM計算發送任務的同時能流暢地進行以太網數據通訊、CAN通訊、三個RS485通訊等功能；
軟件超強的任務調度管理能力精簡了硬件電路的設計，系統使用更少的電子元件就可以完成復雜的功能，整個系統的可靠性得到很大提高；
